Konfigurasi Shinobi Video NVR

Konfigurasi ini membahas NVR (Network Video Recorder) Shinobi Video. Shinobi Video adalah platform Video Management System (VMS) berbasis Open Source yang dirancang untuk mengelola kamera keamanan (CCTV/IP Camera). Ia berperan sebagai "otak" yang menerima aliran video, menampilkannya secara real-time, dan menyimpannya ke penyimpanan.

Langkah Konfigurasi

1

Persiapan Awal

Sebelum memulai konfigurasi, pastikan perangkat berikut sudah dipersiapkan :

  • Server dengan sistem operasi linux
  • Akses root atau user dengan privilege sudo
  • Koneksi internet yang cepat & stabil
  • CCTV / IP Camera yang memiliki fitur ONVIF & RTSP
  • Storage yang besar untuk hasil recording
Gambar 1.1: Linux Debian
Gambar 1.2: Shinobi Video
2

Mengecek Fitur Onvif & RTSP Pada CCTV / IP Camera

Langkah pertama adalah memastikan cctv / ip camera yang akan digunakan sudah suport fitur onvif & rtsp. buka halaman dashboard cctv / ip camera di browser dengan menulis ip dari cctv tersebut atau menggunakan aplikasi jika cctv / ip camera tersebut diseting menggunakan aplikasi, selanjutnya cari menu network / jaringan dan pastikan terdapat fitur onvif & rtsp :

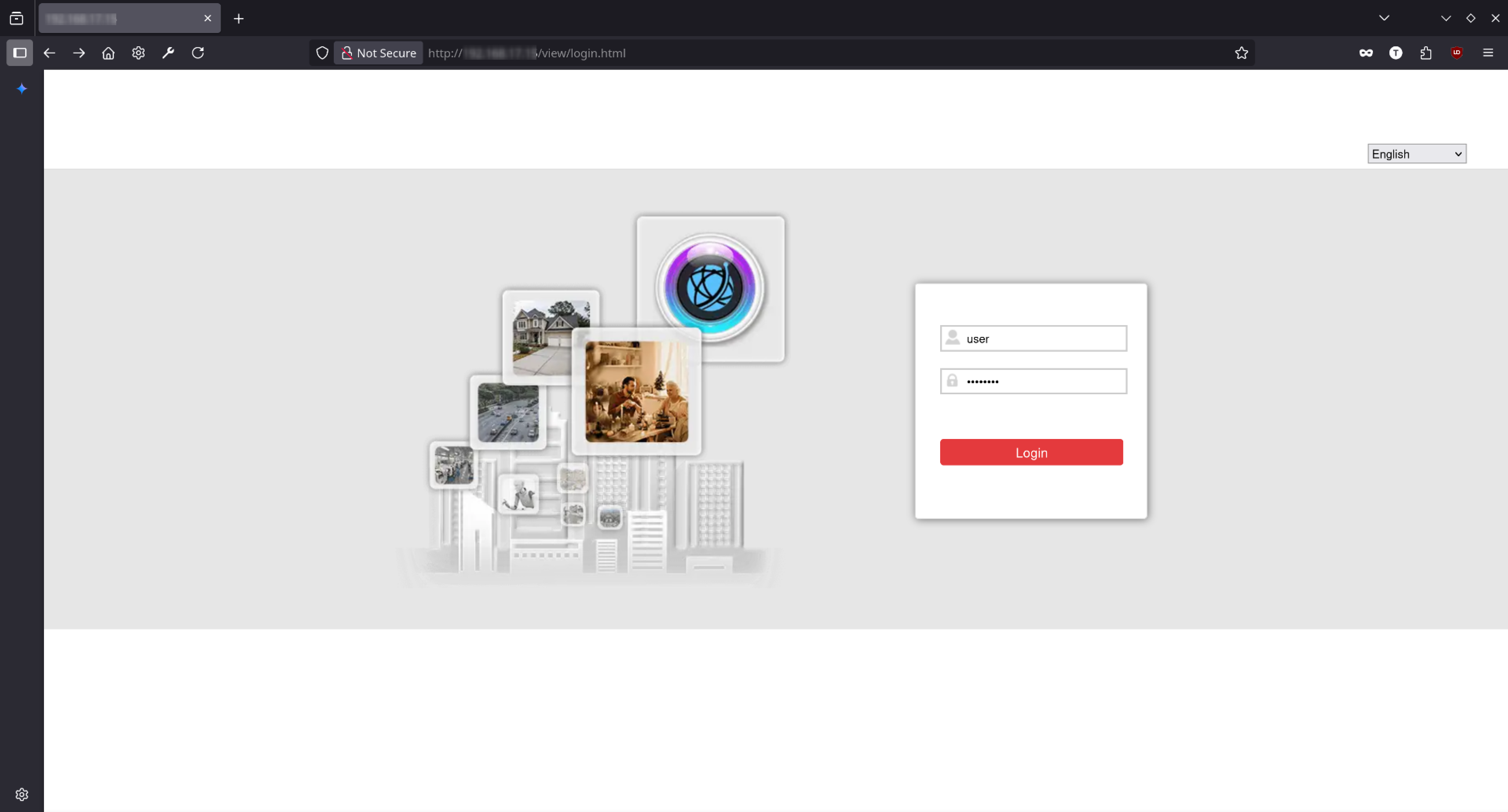

Gambar 2.1: Login Dashboard CCTV / IP Camera

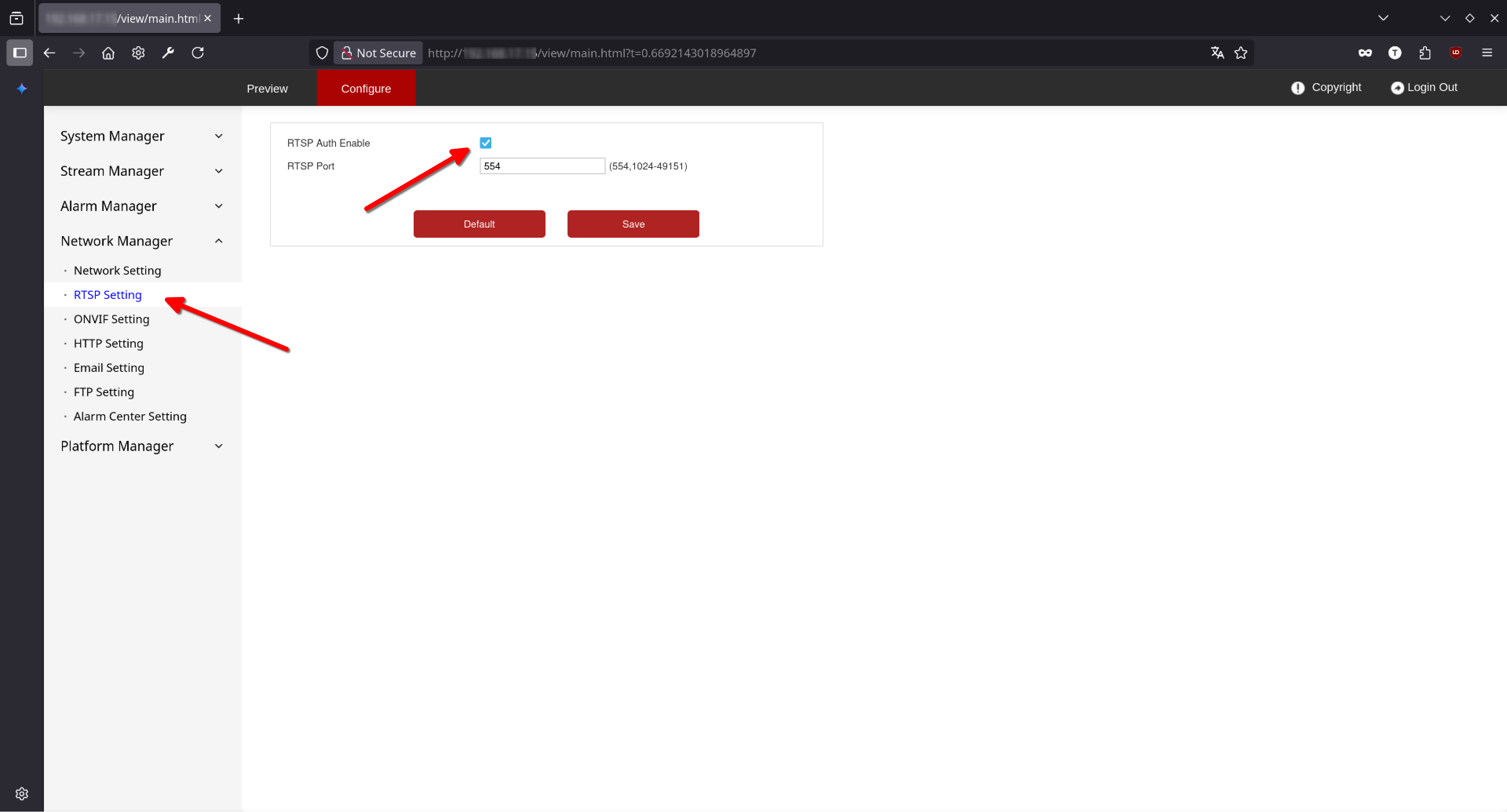

Gambar 2.2: Mengaktifkan Fitur RTSP

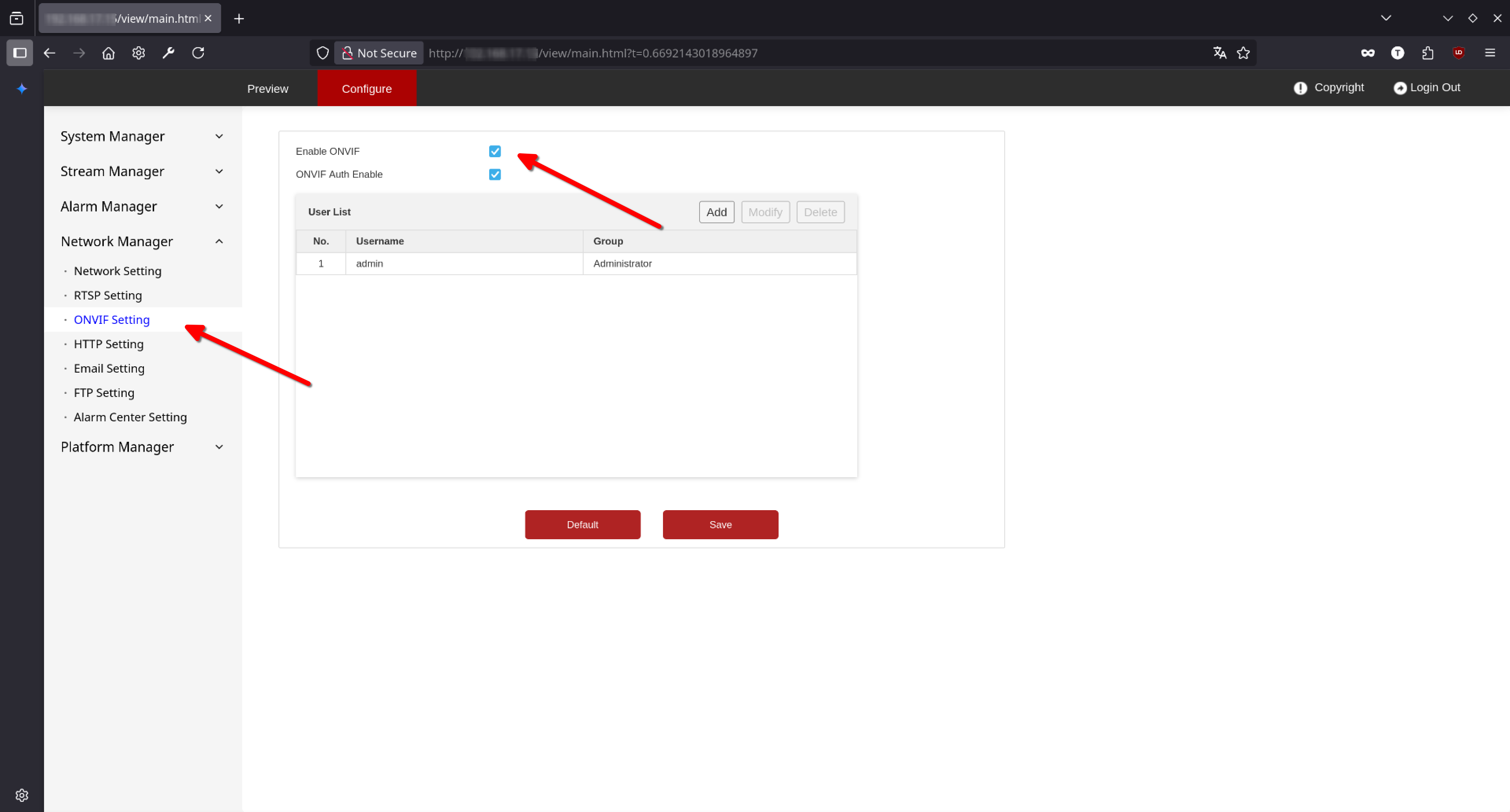

Gambar 2.3: Mengaktifkan Fitur Onvif
3

Login Ke Server

Langkah selanjutnya adalah login ke terminal dari server dengan menggunakan ssh lewat konsole (linux) atau putty (windows) :

Gambar 3.1: Login Ke Server
4

Update & Upgrade Sistem

Langkah selanjutnya adalah update & upgrade sistem agar repository menjadi paling update :

Gambar 4.1: Update Sistem

Commands :

apt update && apt upgrade -y
5

Instal Paket Dasar Yang Diperlukan

Langkah selanjutnya adalah menginstal paket dasar yang diperlukan :

Gambar 5.1: Instal Paket Dasar Yang Diperlukan

Commands :

apt install curl && apt install sudo
6

Install Shinobi Video

Langkah selanjutnya adalah menginstal shinobi video pada server, serta copy http yang muncul setelah install shinobi video selesai :

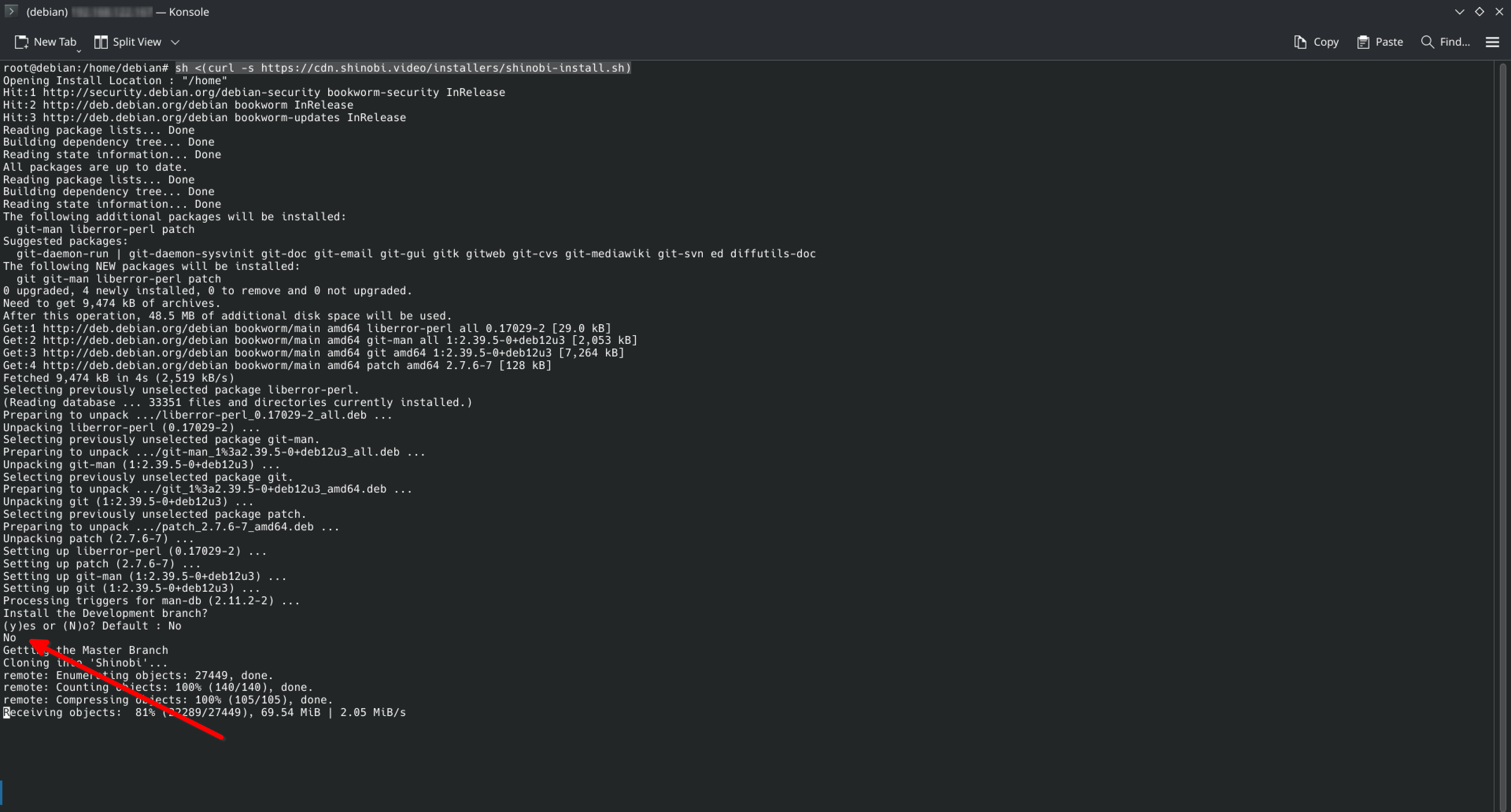

Gambar 6.1: Menginstal Shinobi Video
Gambar 6.2: Menginstal Shinobi Video

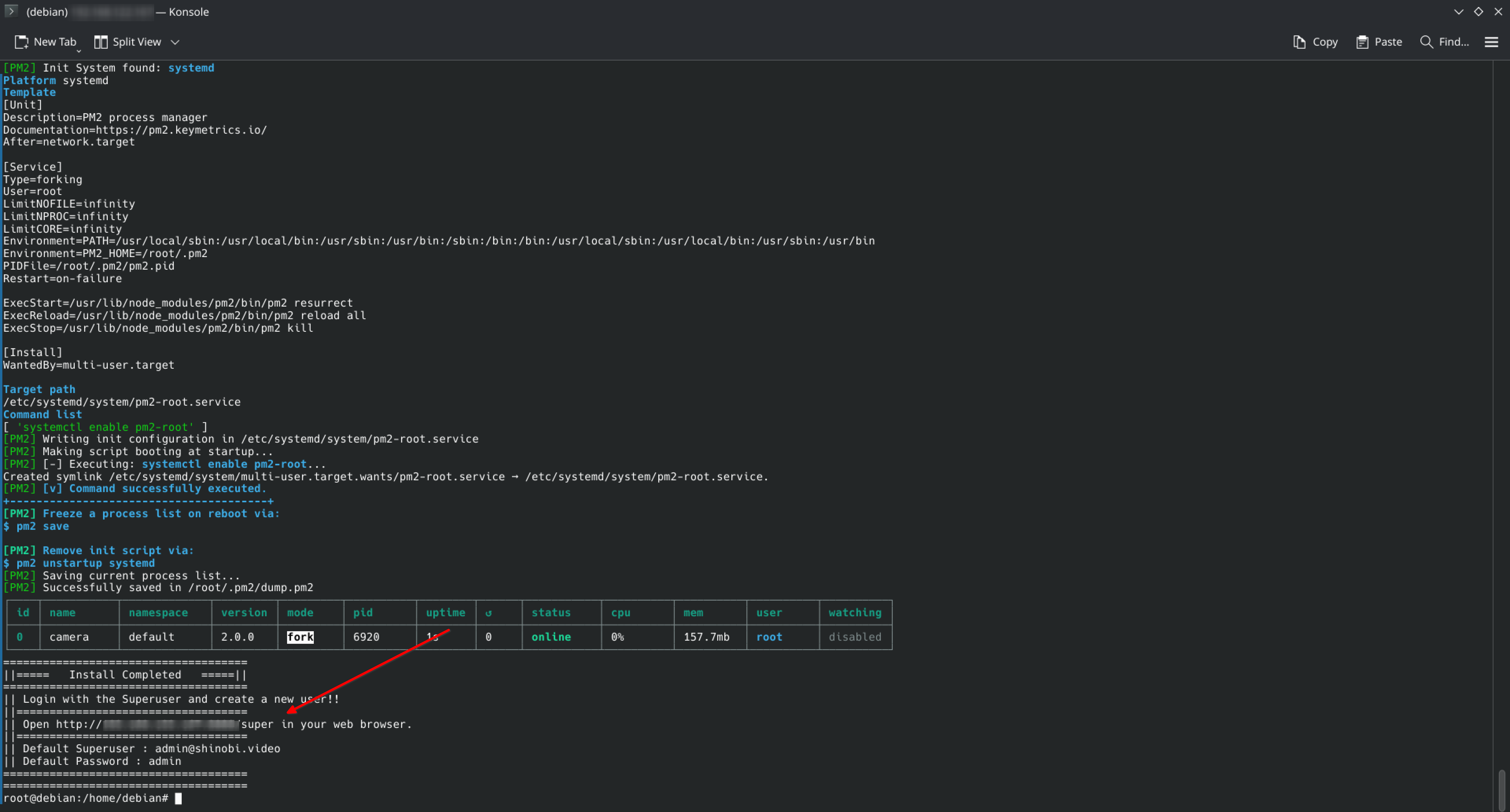

Gambar 6.3: Copy HTTP Setelah Selesai Install

Commands :

sh <(curl -s https://cdn.shinobi.video/installers/shinobi-install.sh)
7

Login Ke Admin Shinobi Video

Langkah selanjutnya adalah login ke administrator shinobi video di browser dengan tempel http yang telah di copy sebelumnya. buat akun admin baru sesuai kriteria yang dibutuhkan serta jangan lupa save setelah membuat akun admin baru :

Gambar 7.1: Login Ke Admin Shinobi Video

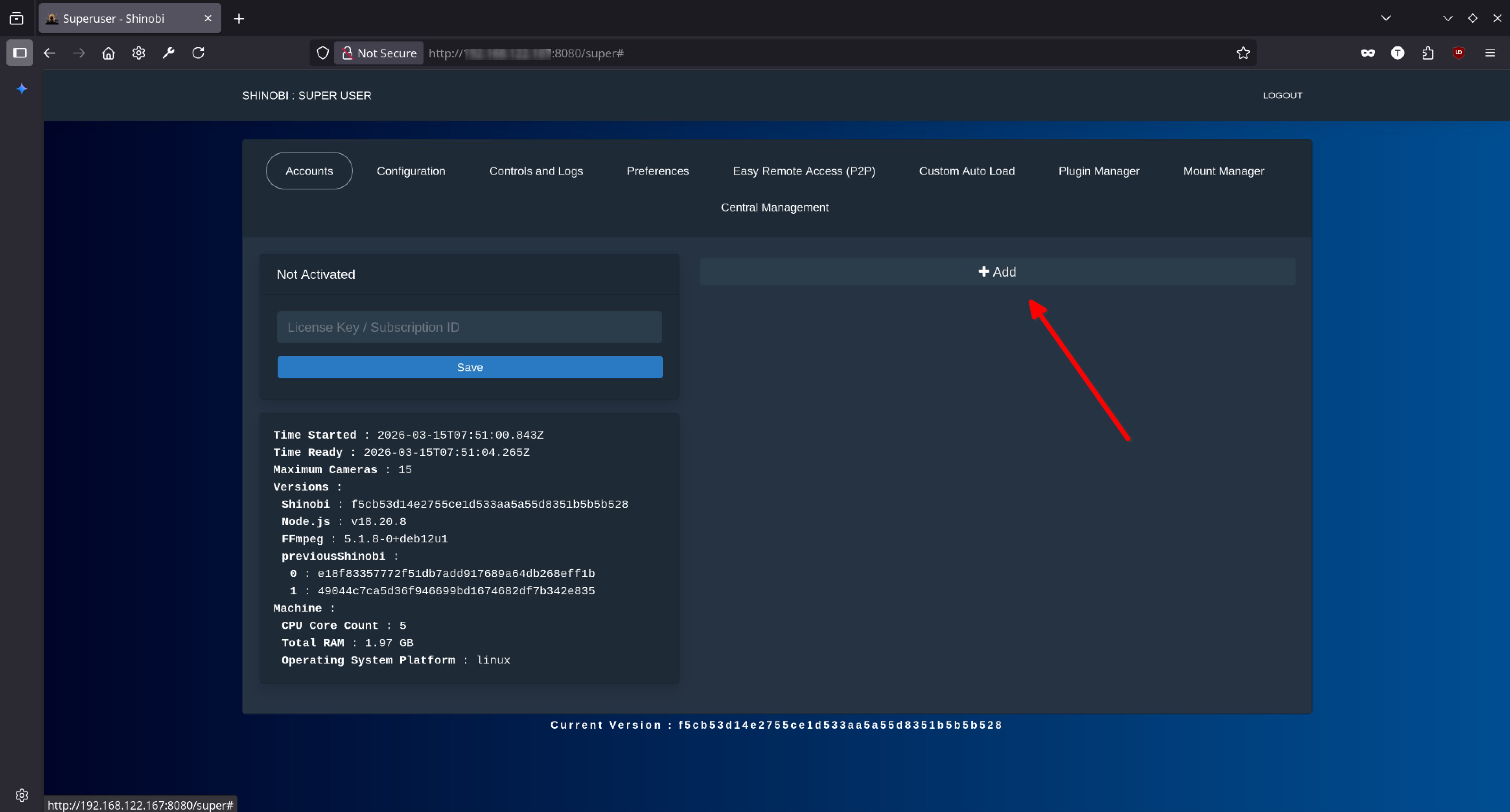

Gambar 7.2: Menambahkan Akun Admin

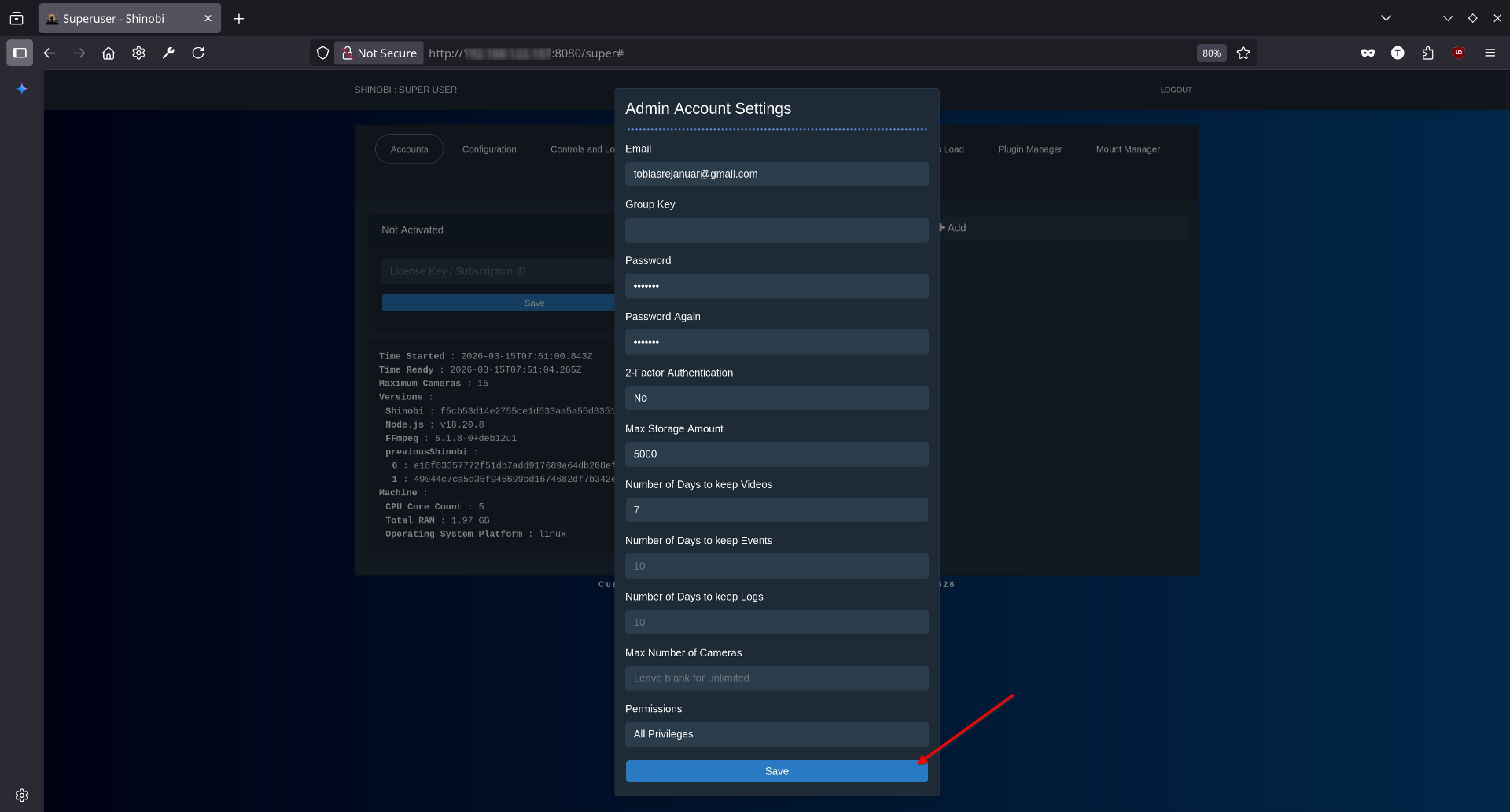

Gambar 7.3: Menambahkan Akun Admin
8

Menambahkan Storage Untuk Recording

Langkah selanjutnya adalah menambahkan storage untuk tempat penyimpanan dari rekaman cctv / ip camera. masuk kembali ke terminal server, tambahkan perintah berikut sebagai path / alamat dari rekaman cctv / ip camera (sesuaikan dengan server yang anda pakai) :

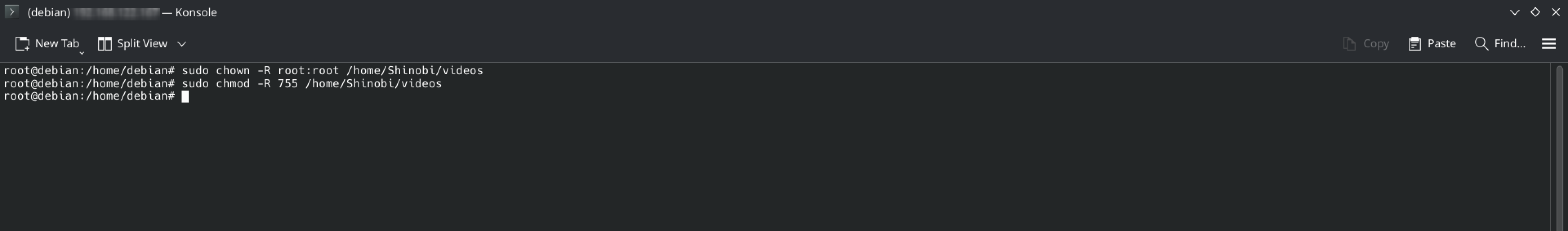

Gambar 8.1: Mengizinkan Folder Untuk Penyimpanan

Commands :

sudo chown -R root:root /home/Shinobi/videos
sudo chmod -R 755 /home/Shinobi/videos

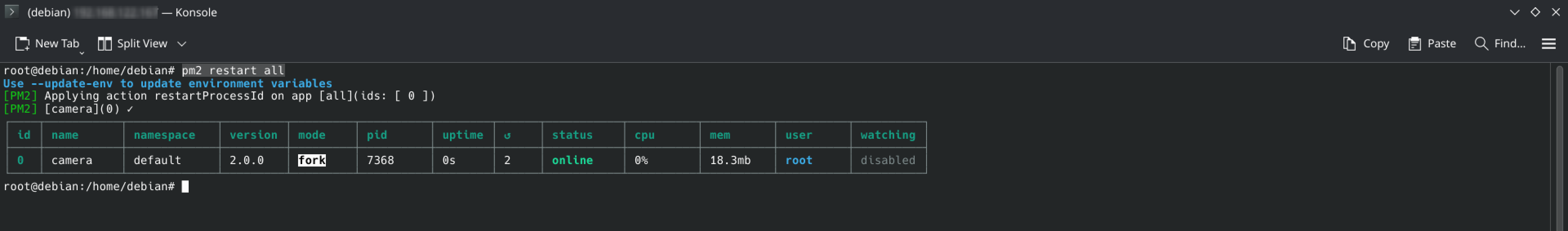

Gambar 8.2: Restart Service Shinobi Video

Commands :

pm2 restart all
9

Mengganti Alamat Storage Admin Shinobi Video

Langkah selanjutnya adalah mengganti alamat / path storage pada dashboard admin agar menggunakan alamat storage yang telah di berikan izin sebelumnya

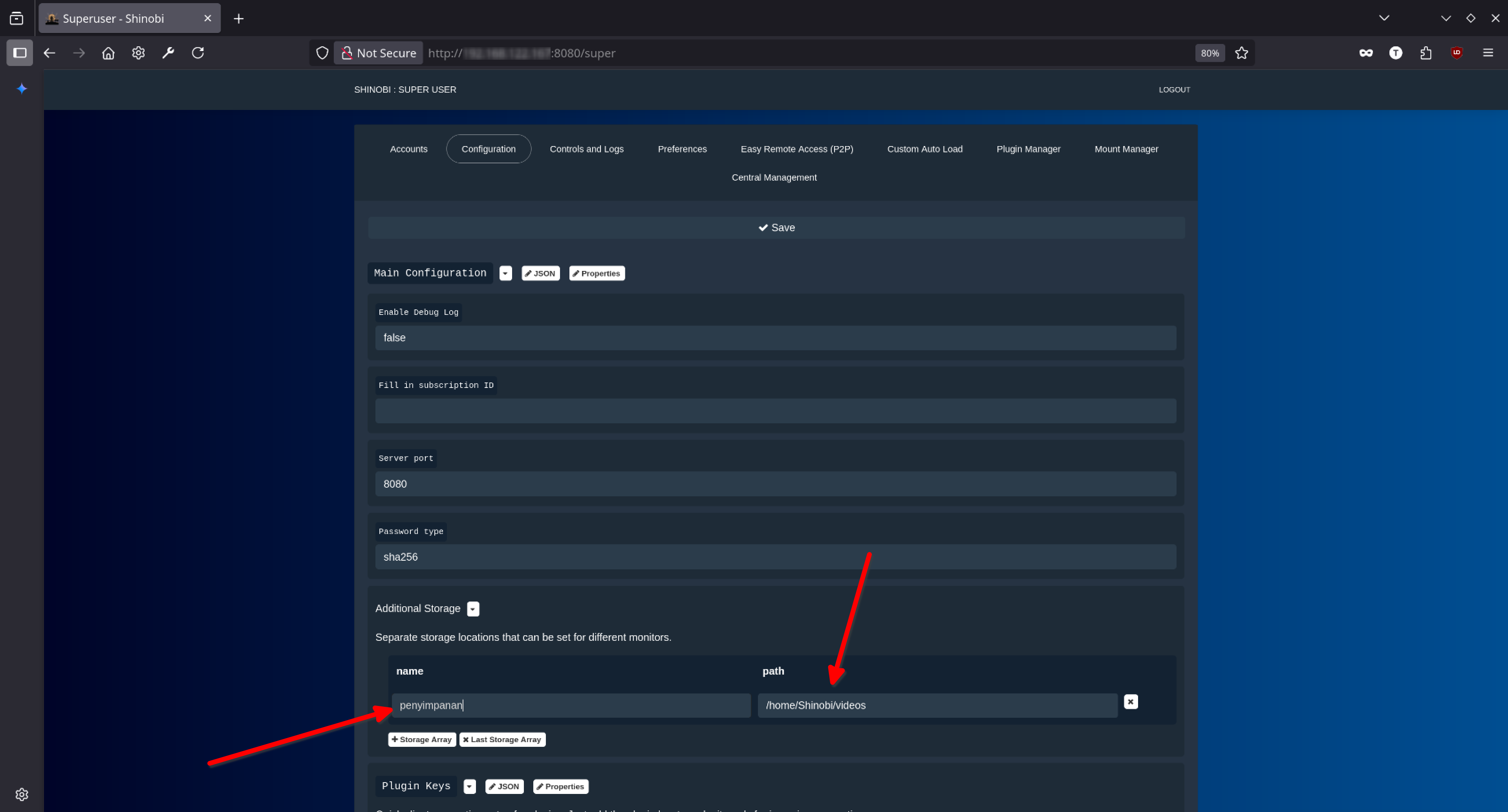

Gambar 9.1: Mengganti Alamat Storage

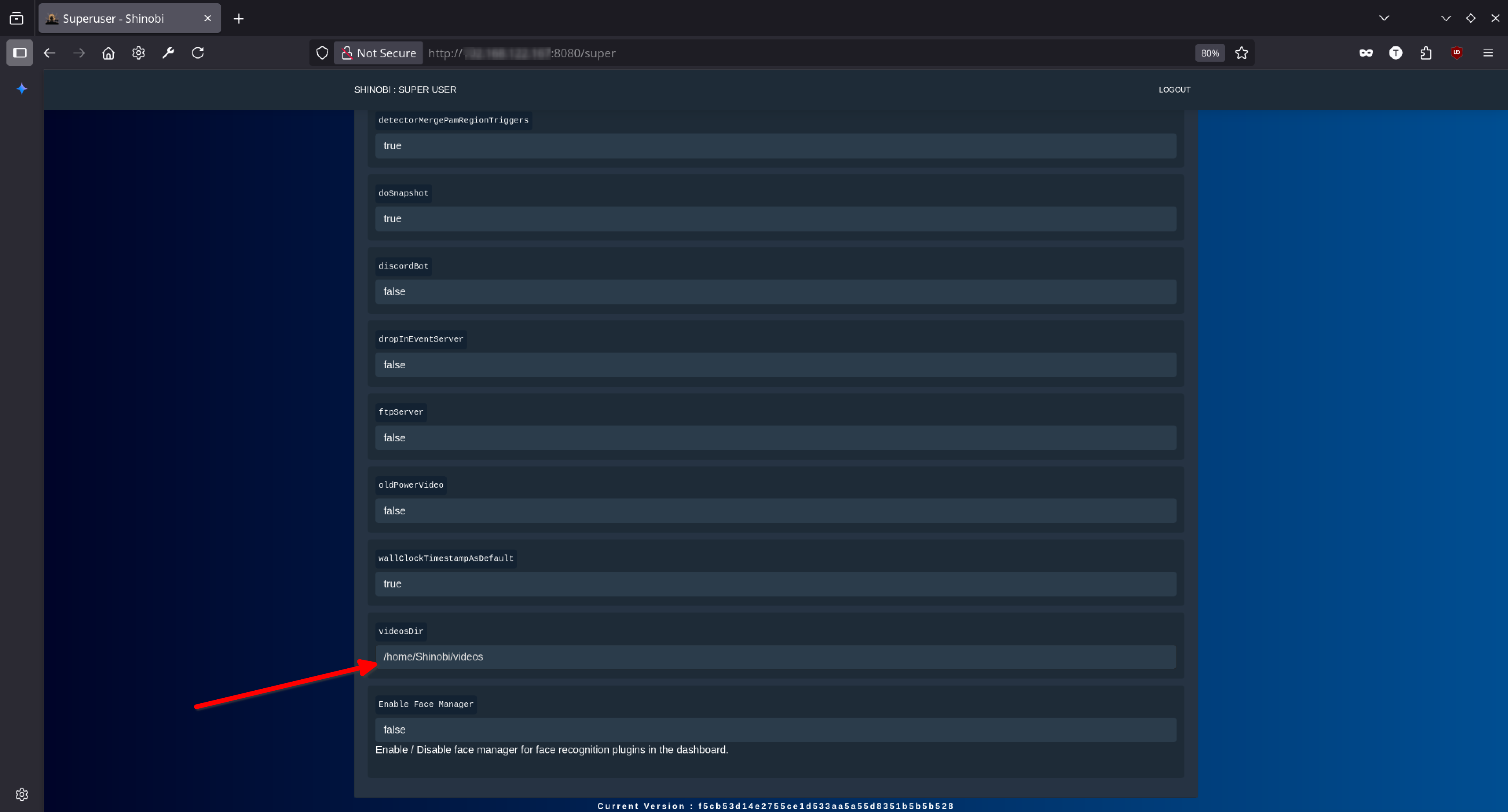

Gambar 9.2: Mengganti Alamat Storage

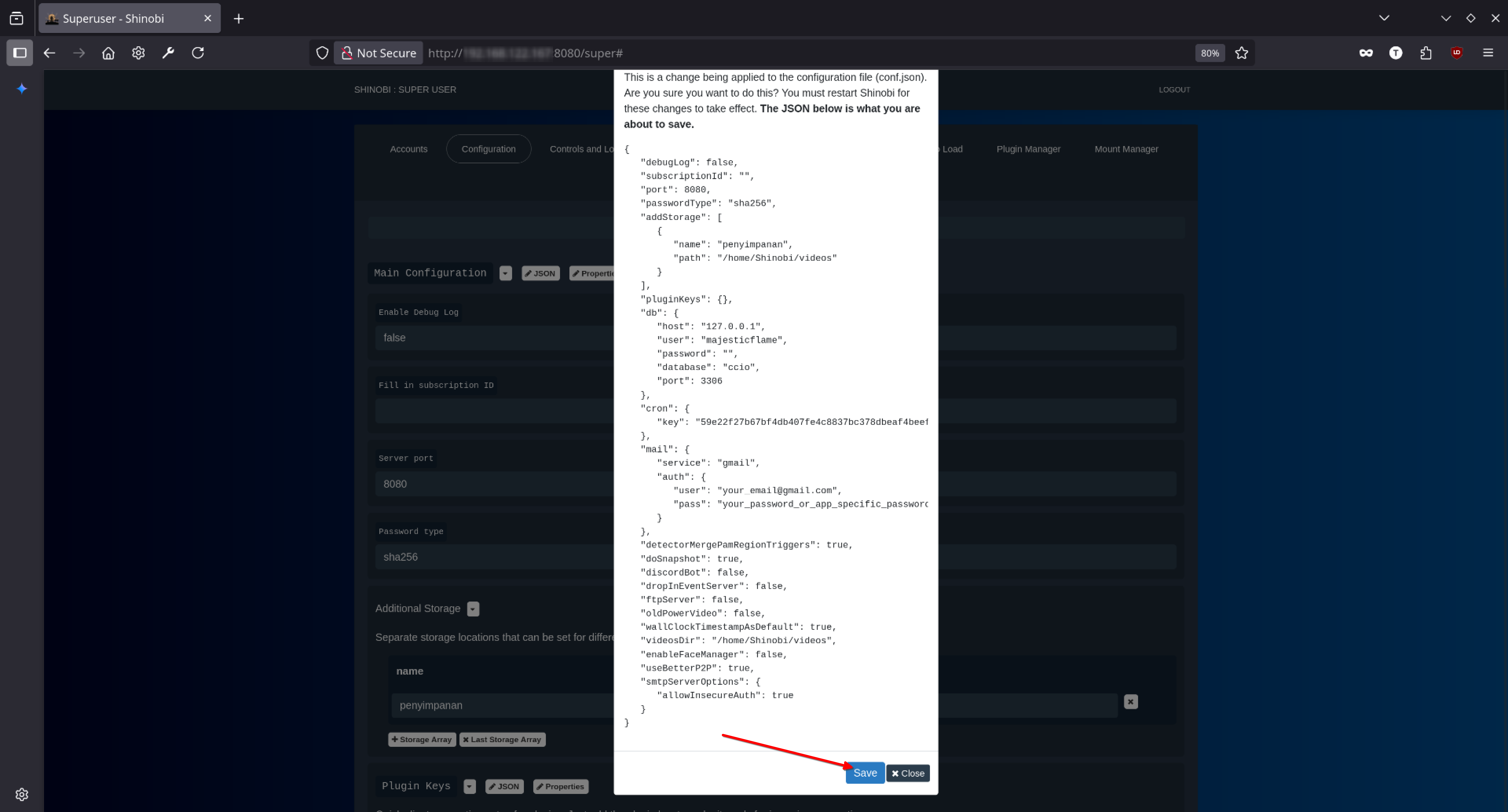

Gambar 9.3: Save Alamat Storage Yang Baru
10

Login Dashboard Admin

Langkah selanjutnya adalah login ke dashboard admin yang telah dibuat sebelumnya pada browser dengan alamat http:ipserver:8080 tanpa /super pada bagian belakangnya :

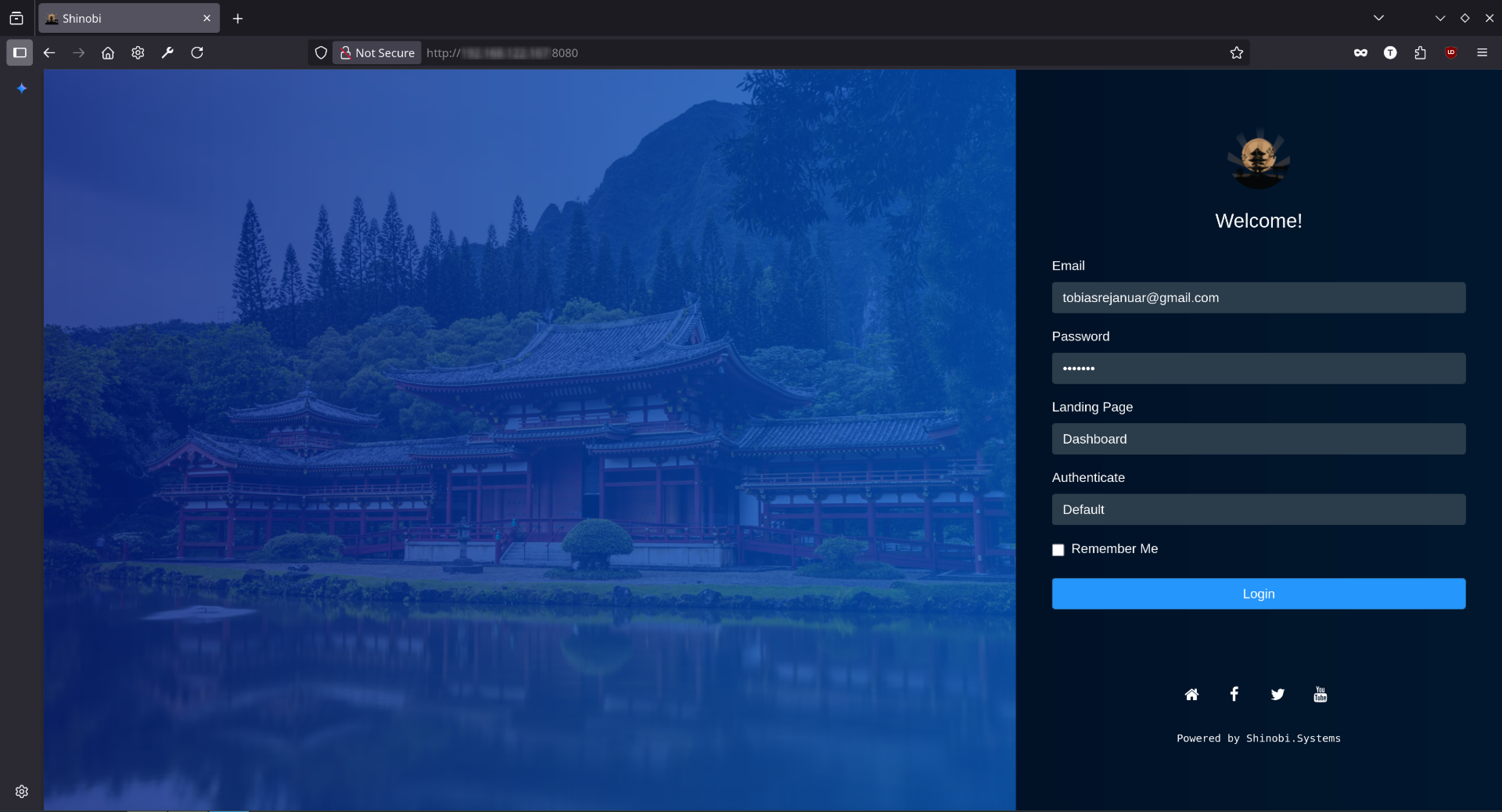

Gambar 10.1: Save Alamat Storage Yang Baru
Gambar 10.2: Save Alamat Storage Yang Baru
11

Menambahkan CCTV / IP Camera Ke Shinobi Video

Langkah selanjutnya adalah menambahkan cctv / ip camera ke shinobi video nvr. scan camera dengan menambahkan ip address dari cctv / ip camera lalu klik hasilnya untuk melanjutkan konfigurasi -> pilih mode record dan ganti lokasi penyimpanan sesuai yang telah dibuat sebelumnya :

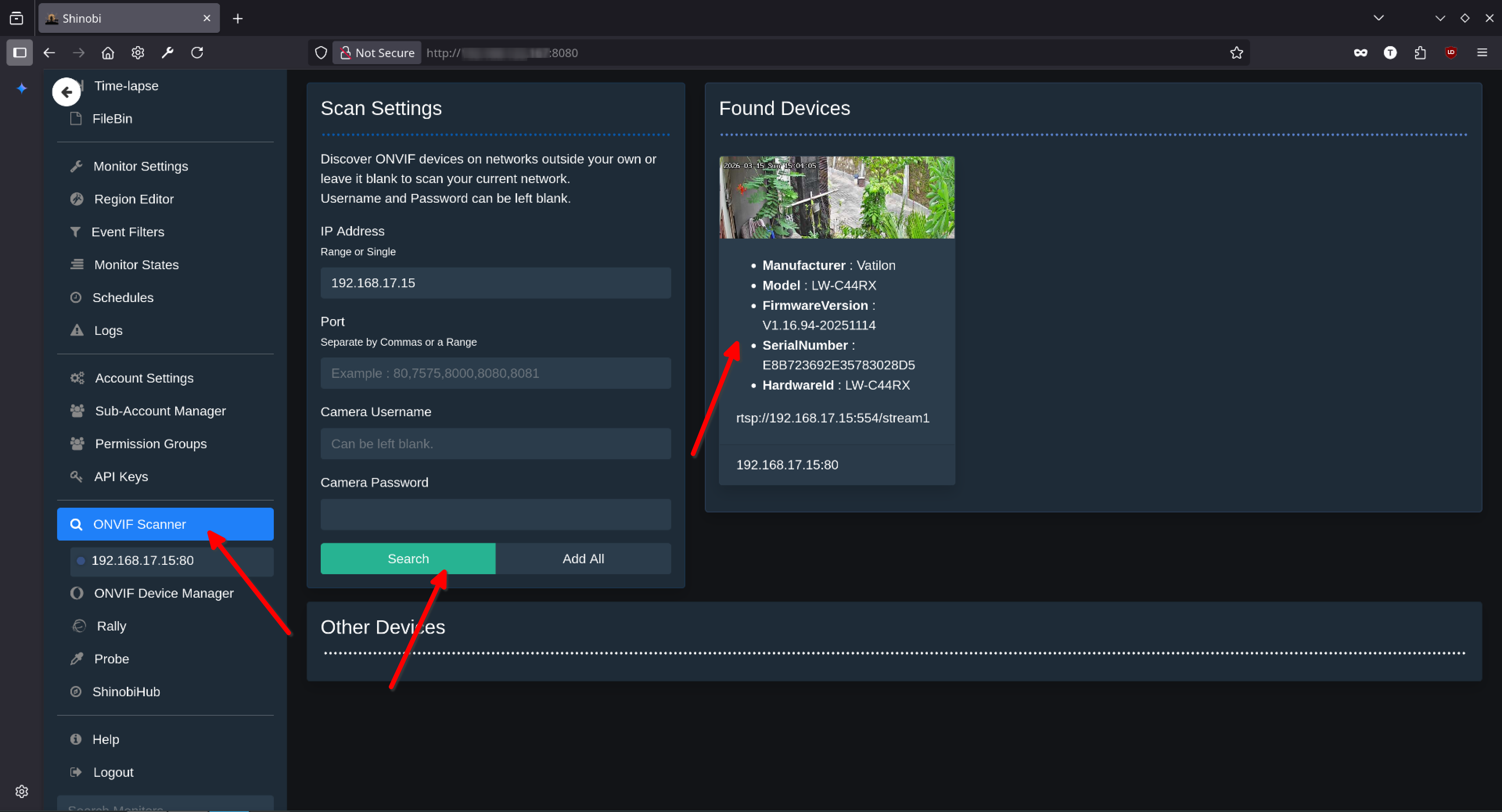

Gambar 11.1: Scanning CCTV / IP Camera
Gambar 11.2: Memilih Mode Record
Gambar 11.3: Save Konfigurasi
12

Pengujian Record CCTV / IP Camera

Langkah terakhir adalah menguji dengan masuk menu storage dan pilih monitor yang telah dibuat sebelumnya. karena sebelumnya pada setingan recording segment interval di setting 5 menit, jadi hasil rekaman akan muncul setelah 5 menit :

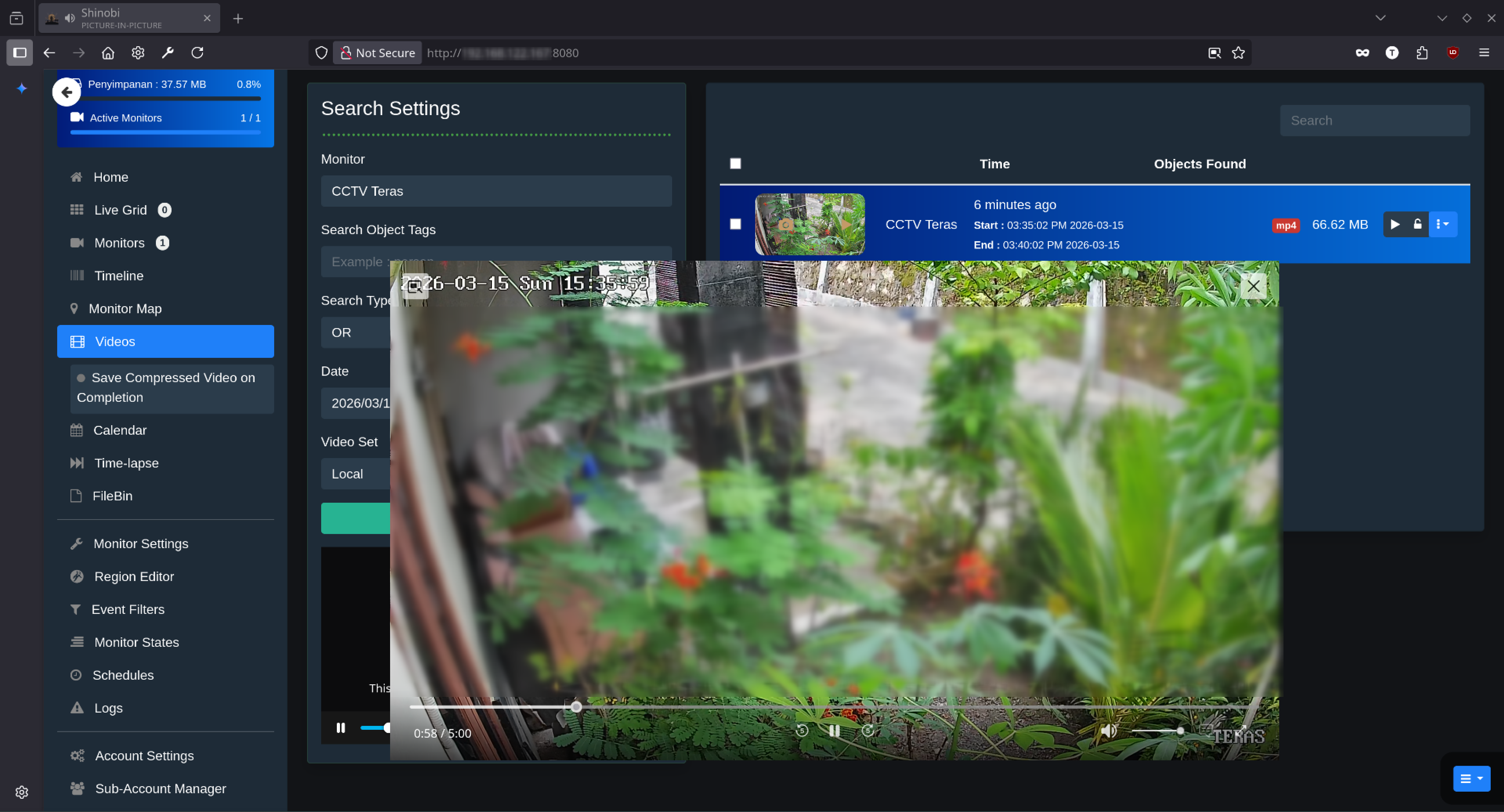

Gambar 12.1: Hasil Rekaman

Kesimpulan

Shinobi Video dapat dijalankan hanya dengan laptop lama bahkan stb b860h dengan catatan telah menggunakan sistem operasi linux dan storage yang cukup, sehingga lebih menghemat biaya dibanding membeli nvr.
